一、材料簡(jiǎn)介

CPC混凝土防碳化涂料是一種優(yōu)異的水性混凝土防護(hù)涂料，包括底涂料和面涂料。底涂料是以高性能聚合物乳液與改性水泥基材料組成的雙組分聚合物水泥基復(fù)合彈性涂料，面涂料是以改性丙烯酸樹脂為主要成分的彈性涂料。



二、性能特點(diǎn)

1. 優(yōu)異的防碳化性和耐久性，給予混凝土長(zhǎng)久的保護(hù)。

2. 良好的粘結(jié)性能和柔韌性，可以封閉混凝土表面的微細(xì)裂紋。

3. 良好的防水性和防腐性，防止外界有害氣體、雨水對(duì)混凝土結(jié)構(gòu)的侵蝕。



三、主要用途

廣泛適用于工業(yè)與民用建筑、能源、交通、水利、市政等各個(gè)行業(yè)的鋼筋混凝土結(jié)構(gòu)的防碳化、防滲保護(hù)涂裝，提高結(jié)構(gòu)使用壽命。如廠房、冷卻塔、煙囪、橋梁、大壩、污水處理池等。

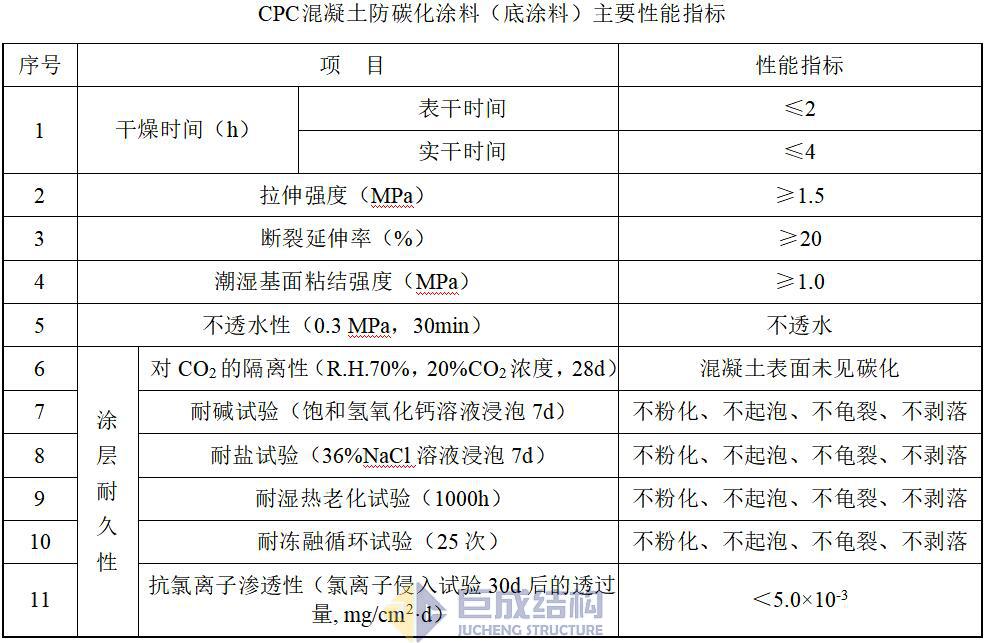

四、主要性能指標(biāo)













五、使用要點(diǎn)

1. 基面處理

（1）混凝土基面：清除表面雜物及松散的部分，較大缺陷用聚合物砂漿修補(bǔ)，裂縫和蜂窩、孔洞用找平材料找平，保證基面平整、潔凈。涂刷底涂料之前，基面要預(yù)先噴水潤(rùn)濕，但不得有明水。

（2）粘貼纖維布后表面：粘貼纖維布后，應(yīng)在面膠涂刷后在其表面點(diǎn)粘粗砂（40~70目，點(diǎn)粘應(yīng)薄而均勻），并用輥筒碾壓一遍，待面膠完全固化后即可進(jìn)行底涂料的涂刷。

2. 底涂料拌制：每次涂料配制前，應(yīng)先將A組分?jǐn)嚢杈鶆?，攪拌時(shí)間3分鐘以上。涂料的配比為：A組分：B組分（重量比）＝1：1.5。液料與粉料的配比應(yīng)準(zhǔn)確計(jì)量，先將液料加入桶內(nèi)，然后加入粉料，采用電動(dòng)攪拌器充分?jǐn)嚢?，時(shí)間5分鐘以上。拌制好的涂料應(yīng)色澤均勻，無(wú)粉團(tuán)、沉淀。涂料攪拌完畢靜置3分鐘后方可使用。夏季使用時(shí)，可在拌制時(shí)加入少量清水，加水量不得超過(guò)液料A組分的20%。配好的涂料應(yīng)在1小時(shí)內(nèi)用完。

3. 底涂料涂刷：用滾筒均勻地涂裝，必須完全覆蓋基面，無(wú)遺漏。底涂料一般宜涂刷3遍。每遍涂刷應(yīng)交替改變涂層的涂刷方向。后遍涂刷應(yīng)待前遍涂層表干不粘手后方可進(jìn)行，一般間隔時(shí)間不小于1.5h（以氣溫20℃以上，良好的通風(fēng)環(huán)境為標(biāo)準(zhǔn)）。使用過(guò)程中底涂料如有沉淀現(xiàn)象須及時(shí)再次攪拌均勻后使用。

4. 面涂料涂刷：底涂料完全干燥后方可進(jìn)行面涂料的涂裝，一般間隔時(shí)間不小于24h（以氣溫20℃以上，良好的通風(fēng)環(huán)境為標(biāo)準(zhǔn)）。使用前應(yīng)充分?jǐn)嚢?，攪拌時(shí)間為3分鐘以上，再用滾涂或噴涂方式進(jìn)行涂裝，涂裝必須完全覆蓋基面，無(wú)遺漏，注意不能有涂料流掛現(xiàn)象。面涂料一般宜涂裝2遍。

5. 施工條件：溫度5℃～35℃，無(wú)雨、無(wú)大風(fēng)。涂裝施工后，三天內(nèi)不能遇大雨。



六、配比及用量

1. 底涂料：液料A：粉料B（重量比）=1：1.5，理論用量1.5kg/㎡（3遍）

2. 面涂料：?jiǎn)谓M分，理論用量0.24-0.28kg/㎡（2遍）



七、包裝貯存

1. 包裝：底涂料50kg/組、面涂料20kg/桶。

2. 本品應(yīng)在5℃～40℃干燥、通風(fēng)處儲(chǔ)存，儲(chǔ)存期6個(gè)月。

3. 本品安全無(wú)毒、非易燃易爆，可使用一般交通工具運(yùn)輸。
