一、材料簡(jiǎn)介

WEP結(jié)構(gòu)注縫膠是以高性能環(huán)氧樹脂和改性胺類固化劑為主要成分的雙組分結(jié)構(gòu)修復(fù)材料，主要用于結(jié)構(gòu)裂縫的注縫修復(fù)，性能指標(biāo)滿足GB50728-2011《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》的要求。



二、性能特點(diǎn)

1. 高強(qiáng)度、強(qiáng)粘結(jié)力、良好的韌性、極佳的滲透力。

2. 耐老化、耐腐蝕性能優(yōu)異。

3. 粘度低、可灌性好、可操作時(shí)間長(zhǎng)。



三、主要用途

1. 混凝土結(jié)構(gòu)裂縫的注縫修復(fù)。

2. 粘鋼、包鋼、粘布空鼓部位的補(bǔ)灌。

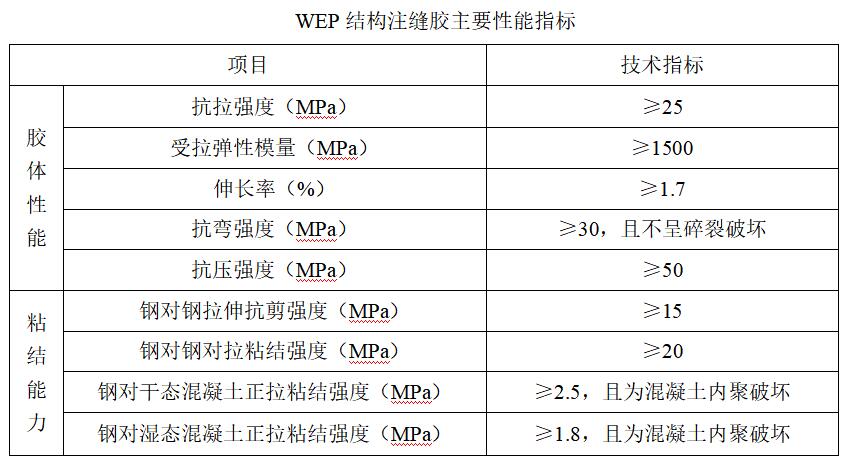

四、主要性能指標(biāo)





五、使用要點(diǎn)

1. 基面處理：將裂縫兩側(cè)混凝土表面清理，保證涂膠前干燥、潔凈。

2. 密封：沿裂縫走向埋設(shè)注膠嘴，間距300～500mm，注膠嘴基座之間裂縫用密封膠封閉。

3. 配膠：首先將A、B兩組分按重量比3：1分別稱量，然后倒入容器中用攪拌器勻速攪拌3分鐘左右，直到呈色一致。一次配膠不宜過多，隨配隨用。

4. 壓力注膠：用定壓注射器或機(jī)控壓力機(jī)將配制好的膠液注入縫內(nèi)。壓力0.2～0.3MPa。豎向裂縫宜從下往上注膠，水平裂縫宜從一端往另一端注膠。

5. 拆注膠嘴：膠液初凝后可拆除注膠嘴并將嘴口部位用密封膠封閉。

6. 固化：5℃～35℃環(huán)境下72小時(shí)可受力使用。若環(huán)境溫度低于5℃，可采取升溫措施或延長(zhǎng)養(yǎng)護(hù)時(shí)間。



六、配比用量

1. 配比：A：B(重量比)=3：1

2. 用量：灌注1m3空間需1.15噸（未計(jì)損耗）



七、包裝貯存

1. 包裝：20kg/大組、6kg/小組。

2. 本品應(yīng)在5℃～40℃干燥庫(kù)房?jī)?nèi)儲(chǔ)存，儲(chǔ)存期12個(gè)月。

3. 本品安全無毒、非易燃易爆，可使用一般交通工具運(yùn)輸。
