橋梁保護涂裝設計

發(fā)布時間：2018-04-07作者：瀏覽量：3894 次

一、材料介紹

JC-EP型環(huán)氧膩子用于橋梁結構表面防護與找平，該膩子與混凝土基材具有很好的粘結作用，封閉效果優(yōu)異，防腐性能好，潮濕環(huán)境與干燥環(huán)境均可施工。巨成清水混凝土保護涂料（面涂料）由高檔的氟碳乳液組成，綠色環(huán)保，用于橋梁表面裝飾與耐久性防護，該涂層具有特別優(yōu)越的附著力、耐候性、耐酸堿性和自清潔效果，保證涂膜20年內(nèi)不會出現(xiàn)黃變、黑變、疏松、嚴重污染等問題，從而使橋梁長期免于維護。

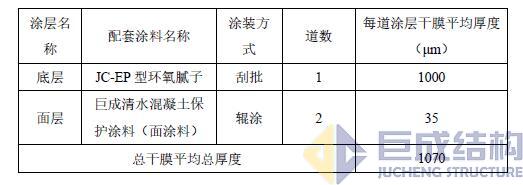

二、組成體系

三、體系優(yōu)點

1、材料可靠、體系簡單、施工方便、性價比高。

2、保護效果明顯，有效解決了傳統(tǒng)涂裝材料由于橋梁震動、曝曬環(huán)境等造成涂裝材料起泡、脫落、變色等問題。

3、耐久性好，滿足橋梁涂裝保護20年免維護的使用要求。

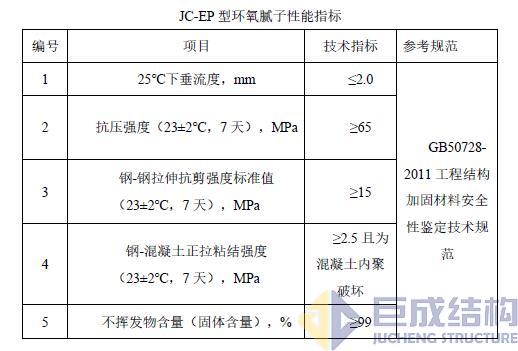

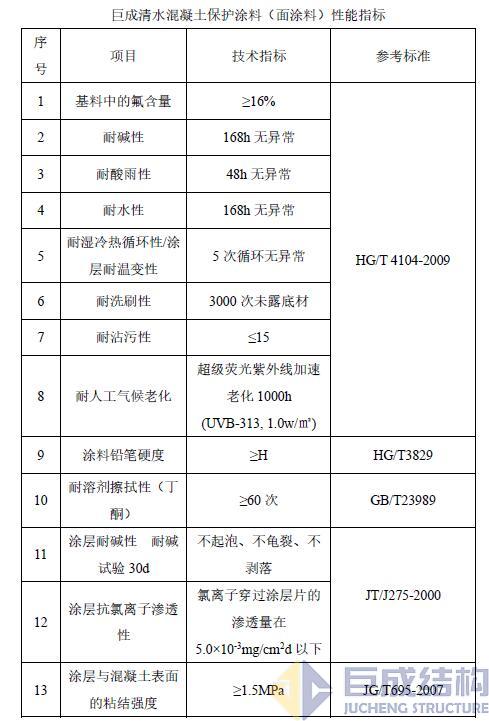

四、材料性能指標

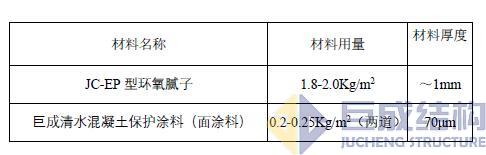

五、材料用量

六、施工工藝

6.1工藝流程

混凝土表面處理 → 批刮JC-EP型環(huán)氧膩子一遍→打磨環(huán)氧膩子→噴涂（或滾涂）巨成清水混凝土保護涂料（面涂料）兩遍

6.2施工工藝

（1）混凝土表面處理

所有松散的表面、浮灰及已變色表面應打磨掉。

（2）JC-EP型環(huán)氧膩子施工

JC-EP型環(huán)氧膩子現(xiàn)場配比，根據(jù)使用面積，計算好A組分和B組分的用量，用手電鉆混合均勻備用；
采用批刮的方式，將裂縫和蜂窩、孔洞等明顯缺陷用JC-EP型環(huán)氧膩子找平，再滿刮JC-EP型環(huán)氧膩子，控制膩子的厚度為1mm；
膩子的稠度可根據(jù)現(xiàn)場刮涂需要加減專用稀釋劑來控制，稀釋劑用量小于膩子總質(zhì)量的3%。

（3）對完全固化的膩子用電動打磨機或砂紙打磨平整

（4）巨成清水混凝土保護涂料（面涂料）的施工
涂料第一遍施工：環(huán)氧膩子打磨平整后，進行巨成清水混凝土保護涂料（面涂料）施工。使用前按照比例配制涂料，用清水調(diào)配使用稠度（水添加量不大于涂料總質(zhì)量的5%），充分攪拌，攪拌時間為5分鐘以上，攪拌均勻后用噴槍噴涂（或滾筒滾涂），施工時注意不能有涂料漏涂及流掛現(xiàn)象；
涂料第二遍施工：第一遍巨成清水混凝土保護涂料（面涂料）完全干燥后，方可進行巨成清水混凝土保護涂料（面涂料）第二遍施工，兩遍間隔不少于4小時（以氣溫20℃以上，良好的通風環(huán)境為標準）；
涂層厚度控制：用涂層測厚儀測量兩遍巨成清水混凝土保護涂料（面涂料）涂層的厚度，厚度控制在70μm。
