一、渡槽槽身及排架加固設計



1、適用范圍：

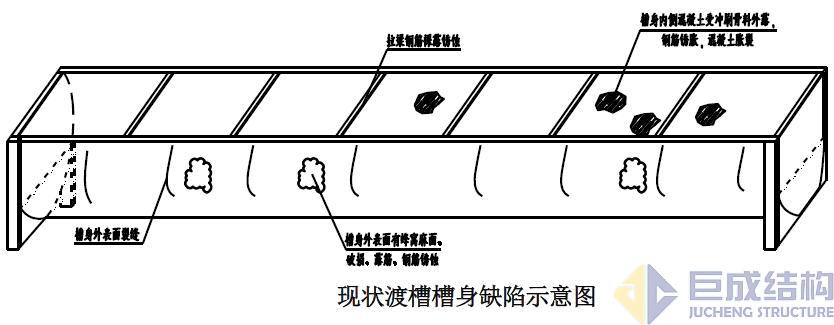

主要解決一些老舊的灌溉和輸水渡槽由于使用年限較長，渡槽結構構件出現碳化，混凝土缺陷導致結構承載力和耐久性降低，有些項目還要求輸水流量加大以致使用荷載增大，渡槽槽身、排架乃至基礎需進行加固處理。



2、設計依據

《建筑結構荷載規范》(GB5009-2012)

《建筑結構可靠度設計統一標準》（GBJ50068-2001)

《混凝土結構設計規范》（GB50010-2010）

《混凝土結構加固設計規范》（GB 50367-2013）

《混凝土結構后錨固技術規程》（JGJ 145-2013）

《水工建筑物止水帶技術規范》（DL/T5215-2005）

《高分子防水材料 第2部分：止水帶》（GB 18173.2-2014）

《工程結構加固材料安全性鑒定技術規范》（GB50728-2011）

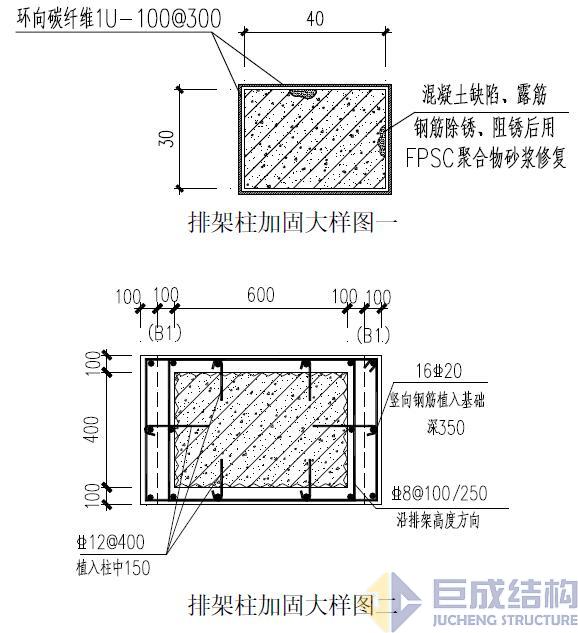

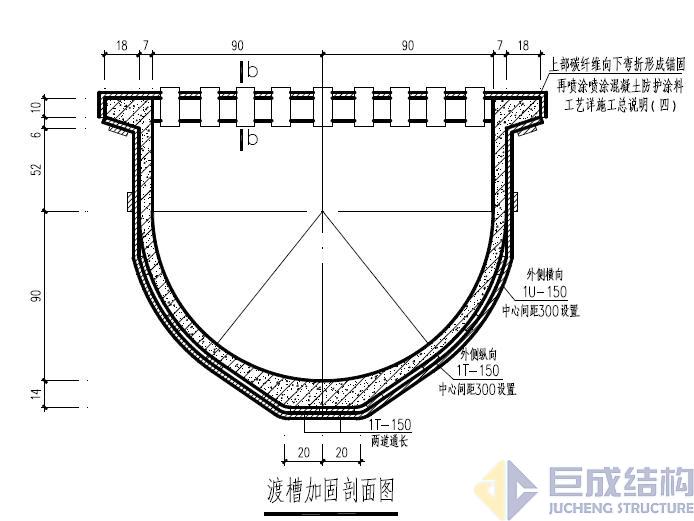

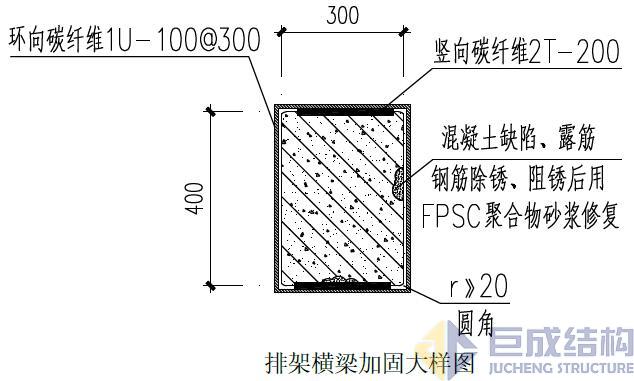

3、加固大樣圖







4、設計范例：

   赤田渡槽加固施工圖 下載





二、渡槽止水帶更換



1、適用范圍：

主要解決一些老舊的灌溉和輸水渡槽由于使用年限較長，渡槽原有止水措施失效出現渡槽槽身漏水，需更換止水帶的情況。



2、設計依據

《建筑結構荷載規范》(GB5009-2012)

《建筑結構可靠度設計統一標準》（GBJ50068-2001)

《混凝土結構設計規范》（GB50010-2010）

《混凝土結構加固設計規范》（GB 50367-2013）

《混凝土結構后錨固技術規程》（JGJ 145-2013）

《水工建筑物止水帶技術規范》（DL/T5215-2005）

《高分子防水材料 第2部分：止水帶》（GB 18173.2-2014）

《工程結構加固材料安全性鑒定技術規范》（GB50728-2011）

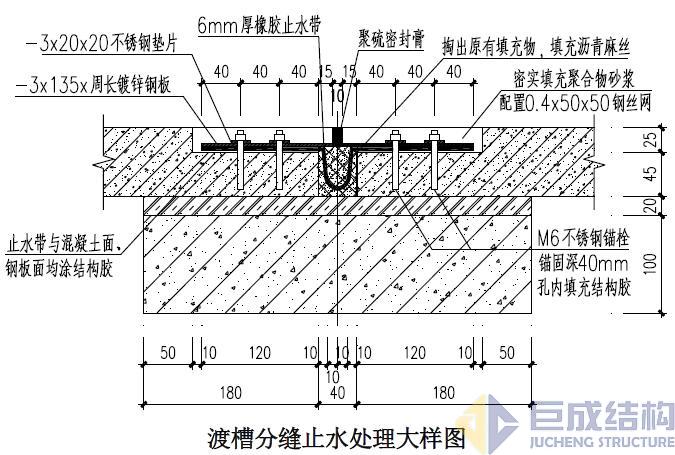

3、加固大樣圖









4、設計范例：

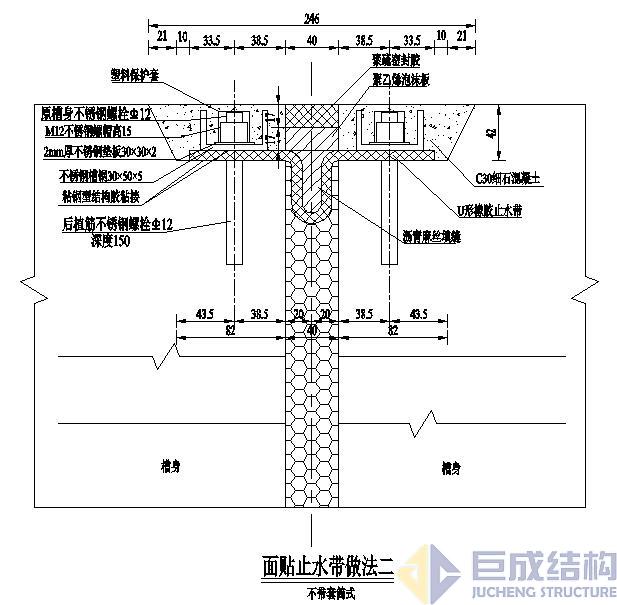

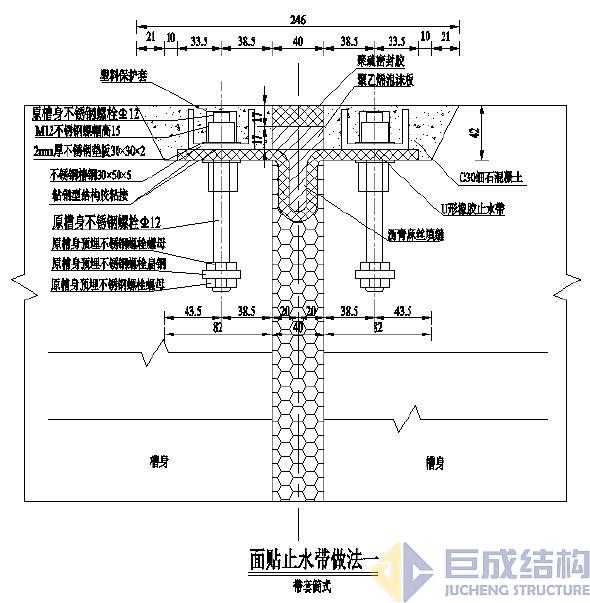

  渡槽止水帶做法01 下載

  渡槽止水帶做法02 下載
