產品簡介

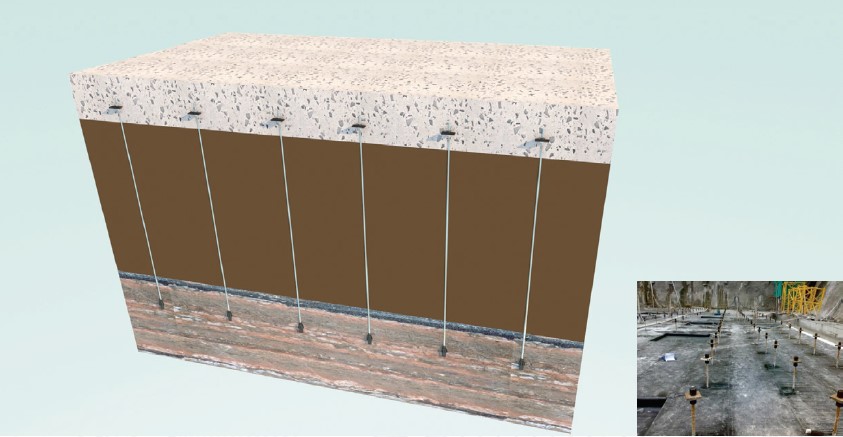

主要在地下室等建筑結構抗浮工程中應用，適用于淺巖基礎，錨固力大，可與主體結構并行施工，經濟效益良好。



一、產品系列

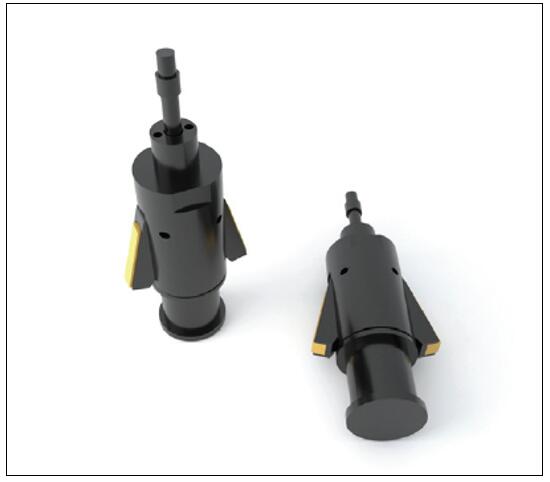

1、擴孔鉆頭

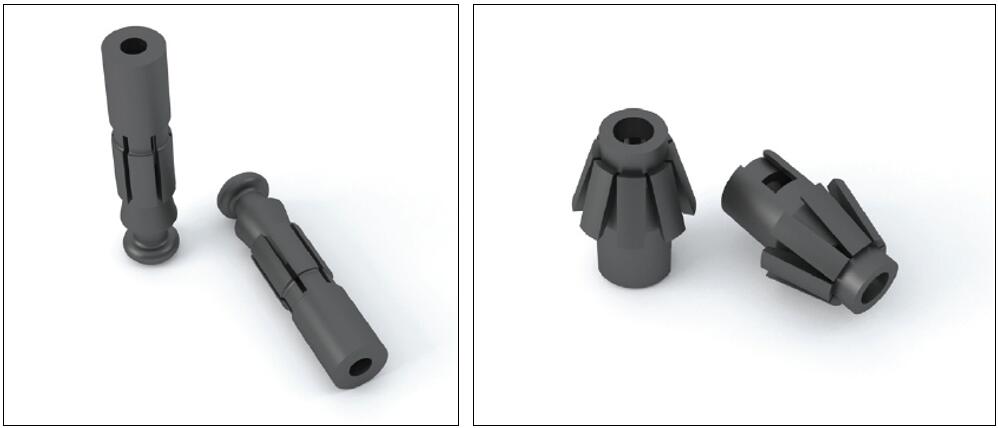

2、自鎖錨頭





二、產品特點

1、底部擴張，機械錨固于巖石中，安全可靠；

2、養護周期短，7天即可進行抗拔試驗 ；

3、可以先施工地下室再施工錨桿，可實現零工期 ；

4、入巖深度淺，經濟性優異 。



三、典型應用

已廣泛應用：

湖北：武漢、鄂州、荊州、襄陽、黃石、十堰

湖南：長沙、株洲

江西：鷹潭、上饒

福建：廈門、泉州、石獅、漳州

云南：紅河、大理、昆明（經開區）、普洱

貴州：貴陽

廣東：廣州



貴陽保利大廈地下室抗浮錨桿工程：采用直徑32mm精軋螺紋鋼筋自鎖錨桿進行抗浮處理。錨桿長7米，錨頭入巖3米，單根抗浮錨桿抗拔承載力特征值320kN。







四、施工工藝

鉆直孔→擴孔→清孔→錨桿組裝→錨桿安裝→注漿→養護



 1 鉆直孔：鉆孔定位，采用地質鉆機或潛孔鉆機鉆直孔至設計深度。

 2 擴孔：采用地質鉆機連接抗浮錨桿配套擴孔鉆頭，在直孔底部根據設計要求進行擴孔。

 3 清孔：用高壓注漿機通過注漿管注水至孔底，直至孔頂冒清水，清孔完畢。

 4 錨桿組裝：將抗浮錨桿錨頭與桿體連接。

 5 安裝：將組裝好的錨桿直接插至孔底，錨桿頂部錘擊加壓，使底部錨頭沿?cái)U(kuò)孔壁張開。

 6 注漿：用高壓注漿機通過注漿管注漿至孔底，直至孔頂冒漿液，注漿完畢。

 7 養護。

五、檢驗

1、施工前檢驗：  錨桿極限抗拔試驗（破壞性試驗）

（1）地層條件、桿體材料、錨桿參數和施工工藝必須與工程錨桿相同，且試驗數量不少于3根。



（2）錨桿極限抗拔試驗可采用連續加載或分級加載制度進行，如圖5-1所示：

          a）連續加載：應以均勻速率加載至錨固破壞，總加載時間為2-3min；

          b）分級加載：以預計極限荷載的10%為一級，逐級加載，每級持荷1~2min，至錨固破壞。

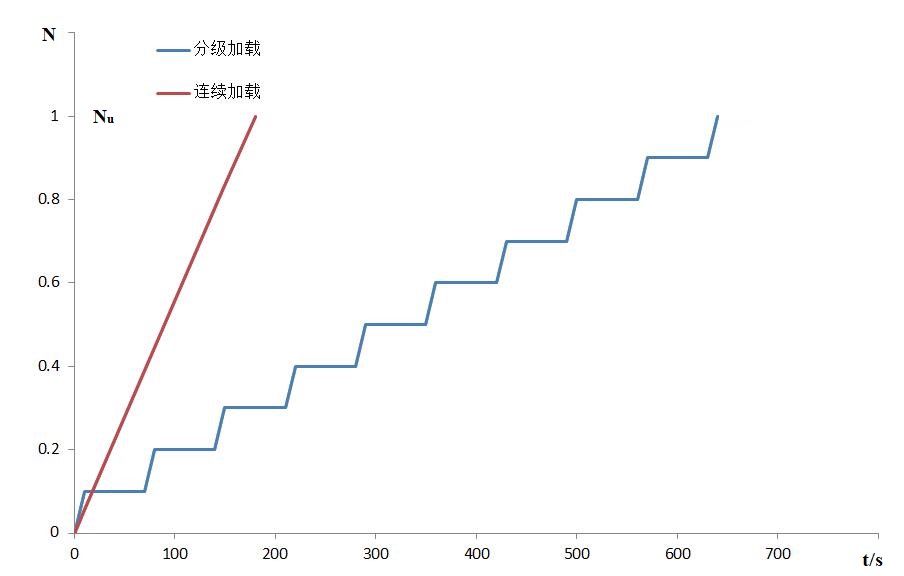

                  圖5-1抗浮錨桿極限抗拔試驗加載方式（橫軸為時間t，縱軸為抗拔力N）



2、施工過程中檢驗：  測量其安裝行程，以檢驗錨桿是否安裝到位。



3、施工后檢驗： 非破壞性錨桿拉拔試驗

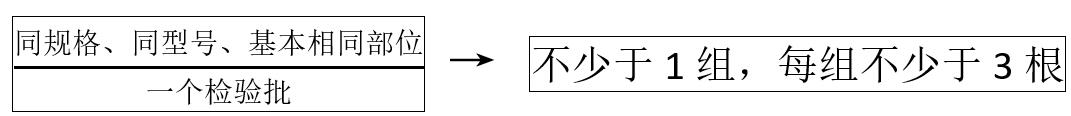

（1）

（2）抗浮錨桿的驗收應分級加載，初始荷載宜取錨桿軸向拉力設計值的0.10倍，分級加荷值宜取錨桿軸向拉力特征值Ntk的0.50、0.75、1.00、1.2、1.35、1.50倍。



（3）每級荷載應穩定2min，并記錄位移增量，如在持荷時間內錨頭位移增量不超過10min，可判為合格。當出現不合格錨桿時，應增加錨桿的抽檢量，增加的抽檢量應為不合格錨桿的3倍。
