武漢科技館老館是4A景區，連續四屆全國科普教育基地，是武漢人民科普教育的首選之所，本次改造后將作為武漢市青少年創新教育中心。武漢科技館老館1區東樓為11層框剪結構，高44.1米，總重4500噸。經檢測發現該樓整體傾斜（向北傾斜15.4‰、向東傾斜12‰），武大巨成結構股份有限公司采用巨成鋼滑道頂升方案對該樓進行糾偏（其中最大的頂升位移為338mm）。

       經過一個多月的前期工作，包括加固和集中控制系統的安裝，巨成團隊于2021年8月7日清晨開始工作，通過4次分級頂升，8月8日完成頂升糾偏。監測數據表明該結構糾偏過程關鍵部位變形、應力皆在控制范圍；經過各方檢測，糾偏后的傾斜率已調整至標準規定的安全范圍。



圖1 巨成公司項目部技術交底

       業主單位武漢科協黨組書記、副主席陳光勇，黨組成員、副主席張若光，黨組成員、副主席熊少明，武漢科技館黨委書記、館長劉青，代建單位武漢城投房產集團黨委副書記李建華，項目管理部部長劉明以及總包單位浙江建工和監理單位北京方太相關領導在現場觀摩指導了武漢科技館（老館）的糾偏施工，并對巨成公司的項目部署、對項目的施工管理、對自動控制同步頂升系統，給予了高度評價。





圖2 巨成公司副總經理廖杰洪博士向武漢科協熊主席匯報



       巨成公司創始人之一、董事、總工周劍波教授，副總經理廖杰洪博士以及公司相關部門參與了糾偏施工。項目現場負責人王金剛在完成頂升糾偏后，向業主單位等領導介紹了后續施工工序及施工時間，并代表項目部承諾繼續保質保量完成項目。

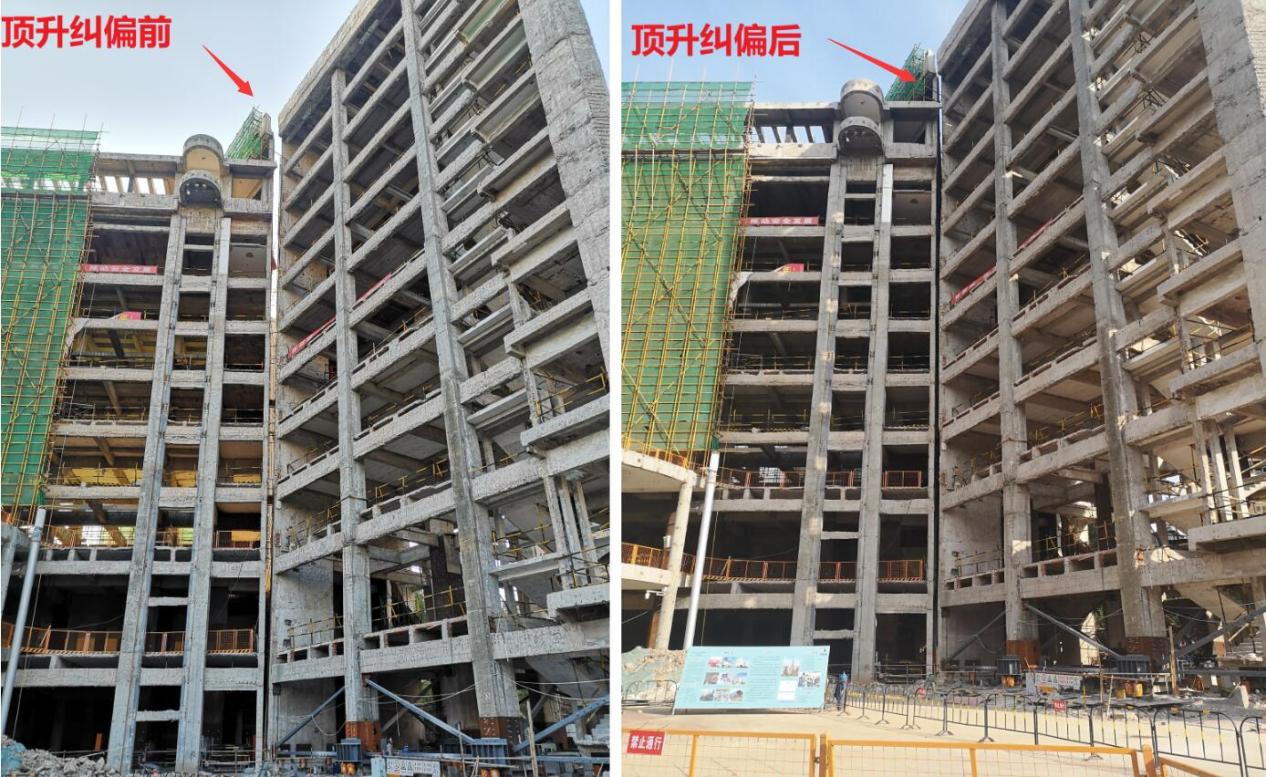

圖3 武漢科技館老館1區東樓頂升糾偏前后對比



        該方案主要?jiǎng)?chuàng)新亮點是鋼滑道頂升技術和同步頂升糾偏自動控制系統：

    （1）鋼滑道頂升技術。巨成公司圍繞該技術申請專利達70余項，并已成功應用在多個頂升工程中；同時正在主編湖北省地方標準《鋼滑道頂升技術規程》和中國工程建設標準化協會標準《鋼滑道頂升改造老舊小區技術規程》。本工程中應用了標準化可重復使用的結構產品，如標準鋼牛腿、可伸縮鋼支撐、高精度高強度混凝土墊塊等，可安全、快速、高效地組織頂升工程。

    （2）同步頂升糾偏自動控制系統。鋼滑道同步頂升糾偏自動控制系統已獲得軟件著作權；該系統通過對工業芯片的集成使用，對位移控制的精度≤0.3mm，可以實現400-1000個點位的同步控制，可對每個點實現不同位移的頂升操作。本次工程應用該系統布置了64個點位的千斤頂，通過高精度的位移控制，確保頂升施工過程的安全可控。該系統不僅可以應用于建筑結構的頂升糾偏施工，還能進行建筑物頂升增層施工。



     本工程是巨成公司首次應用自動控制同步頂升系統，為鋼滑道頂升技術及產品的持續開發和改進積累了施工經驗；本工程的成功實施也是巨成公司將科技創新成果轉化為生產力的有力見證，為巨成科技進一步造福社會積累了工程經驗。

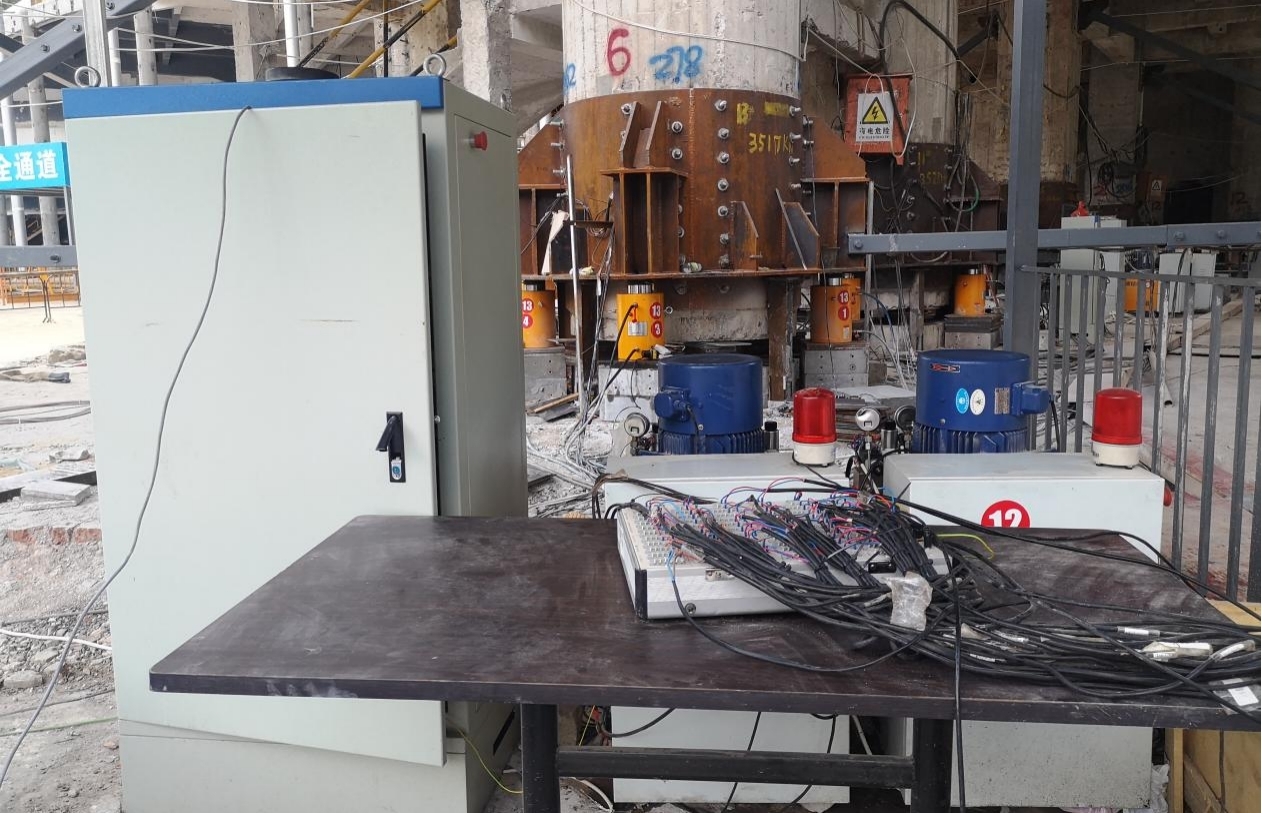

圖4 自動控制同步頂升系統及應變采集系統
